Схеми (чертеж) на изработка на срязан джоб

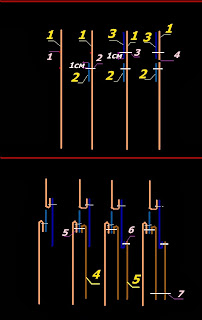

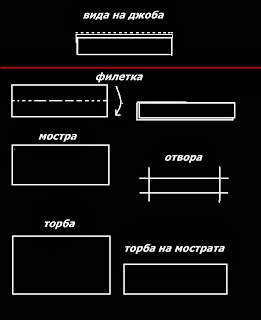

Чертеж на джоб с една филетка

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра, 4.- Торба, 5.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев, 3.- съеди. шев
4. - разрез на отвора
5. - съед. шев, 6.- съед. шев,7.- съед. шев,

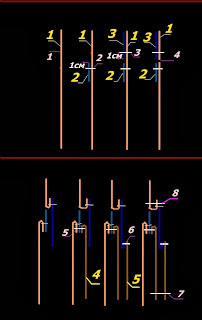

Чертеж на джоб с една филетка с горен украсителен шев

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра, 4.- Торба, 5.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев, 3.- съеди. шев
4. - разрез на отвора
5. - съед. шев, 6.- съед. шев,7.- съед. шев,
8. - горен лицев шев.

Чертеж на джоб с една филетка с горен и страничен украсителен шев

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра, 4.- Торба, 5.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев, 3.- съеди. шев
4. - разрез на отвора
5. - съед. шев, 6.- съед. шев,7.- съед. шев,
8. - горен и страничен лицев шев.

Чертеж на джоб с една филетка с пълен украсителен шев

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра, 4.- Торба, 5.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев, 3.- съеди. шев
4. - разрез на отвора
5.- долен лицев шев
6.- съед. шев,7.- съед. шев, 8.-съед. шев
9. - горен и страничен лицев шев.

Чертеж на джоб с една филетка и капак

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра,4.-капака 5.- Торба, 6.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев,
3.- съеди. шев заедно мостра с капак
4.- съед. шев
5. - разрез на отвора
6. - съед. шев, 7.- съед. шев,8.- съед. шев,

Чертеж на джоб с една филетка и пълен окрас. шев с гайка

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетка, 3.- Мостра, 4.- Гайка, 5. - Торба, 6.- Торба на мострата.
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев
3.- съеди. шев заедно мостра с гайка в центъра.
4. - съед. шев
5. - разрез на отвора
6.- долен лицев шев
7.- съед. шев,8.- съед. шев, 9.-съед. шев
10. - горен и страничен лицев шев.

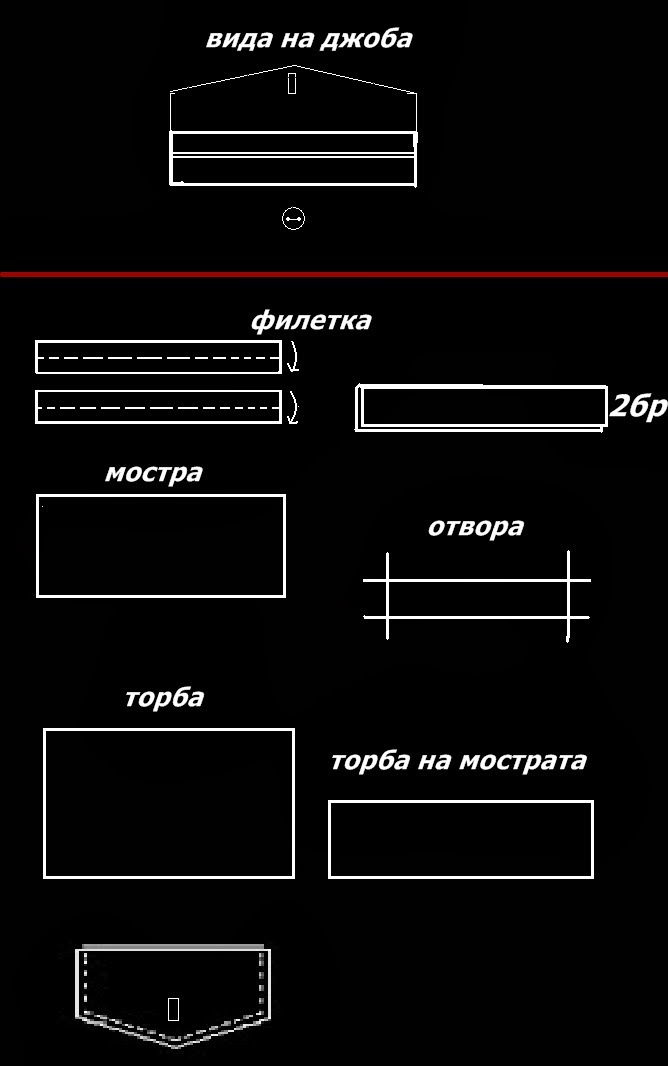

Чертеж на джоб с две филетки

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетки, 3.- Мостра, 4.- Торба на мострата,  5.- Торба,
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев,
3.- съеди. шев заедно мостра с филетка
4.съед. шев
5. - разрез на отвора
 6.- съед. шев,7.- съед. шев, 8.- съед. шев.

Чертеж на джоб с две филетки и капак

1.- Изделието, 2.- Филетки, 3.- Мостра, 4.- Торба на мострата,  5.- Торба,
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев,
3.- съеди. шев заедно мостра с филетка и капак
4.съед. шев
5. - разрез на отвора
 6.- съед. шев,7.- съед. шев, 8.- съед. шев.

Чертеж на джоб с две филетки и пълен окрас. шев

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетки, 3.- Мостра, 4.- Торба на мострата,  5.- Торба,
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев
3.- съеди. шев заедно мостра с филетка
4. - съед. шев
5. - разрез на отвора
6.- долен лицев шев
7.- съед. шев,8.- съед. шев, 9.-съед. шев
10. - горен и страничен лицев шев.

Чертеж на джоб с две филетки и пълен окрас. шев с гайка

В жълто са детайлите използвани в изработката.
1.- Изделието, 2.- Филетки, 3.- Мостра, 4.- Торба на мострата,  5.- Торба,
Розовото са последователността на операциите.
1.-очертанията на отвора.
2. - съед. шев
3.- съеди. шев заедно мостра с филетка и гайка в средата
4. - съед. шев
5. - разрез на отвора
6.- долен лицев шев
7.- съед. шев,8.- съед. шев, 9.-съед. шев
10. - горен и страничен лицев шев.
